一、概述
渦輪流量計是由渦輪流量傳感器與顯示儀表組成，是液體流量理想的流量計之一。流量計具有結構簡單、精確度高、安裝維修使用方便等特點。該產品廣泛用于石油、化工、冶金、供水、造紙、環保、食品等領域，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套使用，可以進行自動定量控制、超量報警等用途；

二、產品特點：
■傳感器為硬質合金軸承止推式，不僅保證精度，并且提高耐磨性能；
■結構簡單、牢固以及拆裝方便；
■測量范圍寬，下限流速低；
■壓力損失小，重復性好，精確度高，葉輪具有防腐功能；
■具有較高的抗電磁干擾和抗振動能力；

三、工作原理：
流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k
式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數
Q——流體的瞬時流量（工作狀態下）[m3/h]；
3600——換算系數；
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量；

四．主要技術性能：
■公稱通徑： DN4-DN200mm
■介質溫度：（-20-80）℃、（-20-120）℃、（-20-150）℃；
■環境溫度：（-20-55）℃；
■精度等級：±0.2%、±0.5%、±1%；
■輸出信號：電壓脈沖 、4～20mA二線制；
■供電電源：傳感器：+5V～+24VDC(外接) 變送器：+24VDC(外接)，流量計：3.0V鋰電池(內置)
■顯示方式：現場顯示，高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）所有有效數據掉電后保持10年不丟。
■本體材質：304、316L；
■葉輪材質：2Cr13（鍍鈦處理、雙相鋼）
■軸承材質：硬質合金;
■連接方式：螺紋、法蘭、法蘭夾裝、衛生卡箍接口；
■法蘭標準：國家標準
■工作壓力：1.6～42MPa(10-42MPa高壓需定做加工)；
■防護等級：IP65；防爆等級：ExdIICT6Gb；

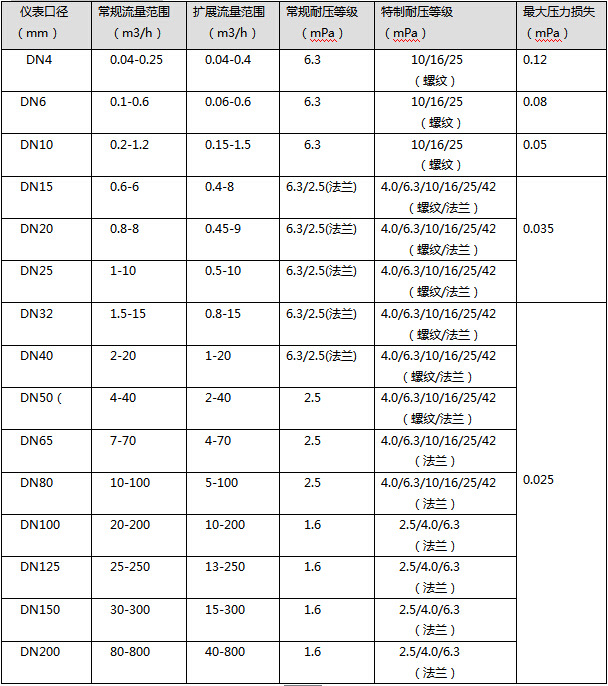

五．流量范圍及工作壓力：

六．安裝尺寸：

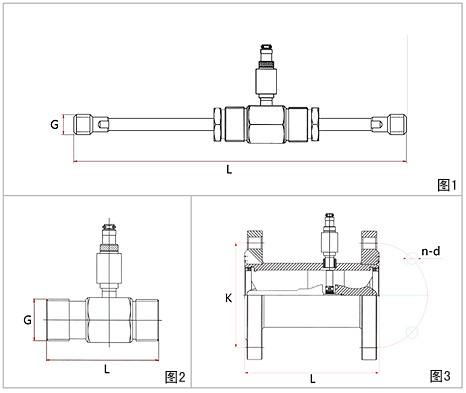

傳感器的安裝方式根據規格不同采用螺紋或法蘭連接，安裝方式見圖1.圖2，圖3


圖1  DN4-DN10螺紋連接及法蘭連接（含直管段）
圖2  DN15-DN50螺紋連接
圖3  DN15-DN200法蘭連接
